Le doppie teste della taglierina si arrotolano per arrotolare la linea di taglio d'acciaio retrocedere per lo strato del acciaio al carbonio del CR

Testa a doppio taglio da bobina a bobina di acciaio di taglio di linea di ricarica per lamiera di acciaio al carbonio CR

La linea di ricolloco di taglio da bobina a bobina di acciaio è una macchina utilizzata per il taglio e il riavvolgimento di bobine di acciaio, che può tagliare e riavvolgere automaticamente bobine di acciaio di diverse larghezze e spessori.

Il suo principio di funzionamento consiste nel svolgere la bobina d'acciaio sulla grande bobina fino al verricello di alimentazione della macchina da taglio, tagliarla con il coltello da taglio e dividerla in strisce con la taglia,e infine ottenere un piccolo rullo che soddisfa la larghezza e la lunghezza richiesteQuesta macchina integra molteplici funzioni come lo scioglimento, il taglio, il taglio e lo scioglimento, consentendo operazioni efficienti e automatizzate.migliorare l'efficienza della produzione e la qualità dei prodotti.

Le bobine di acciaio al carbonio HR laminate a caldo sono una gamma più spessa di lamiere di acciaio ottenute da laminato a caldo.il minimo intorno a 0.2mm, il processo di taglio è di alta precisione ad alta velocità e quindi produttivo.

Diamo varie opzioni di configurazione per i clienti di scegliere, il cliente dice il loro piano di produzione

• Dimensioni della bobina madre in entrata
• Specificativi delle bobine per bambini finite
• Produzione annuale
• Precisione delle fessure

Ogni linea di taglio è personalizzata, quindi più adatta per il cliente.

.

Composizione e parametri:

1)Sella di preparazione della bobina, carico di 20 T

2) Un singolo mandrello (mandrello da 508 mm, con rullo di pressione da 7,5 kW)

3) Dispositivo di raddrizzamento e spalato della testa della bobina (idraulico)

4) doppi rotoli a pizzico e a 5 rulli Livellare e taglio della testa della bobina (30KW AC, rotoli da 160 mm)

5) Accumulatore 1 (3m di lunghezza, 3m di profondità, 2,0m di larghezza)

6)Guida laterale prima della fessura (intervallo regolabile 300-1600 mm)

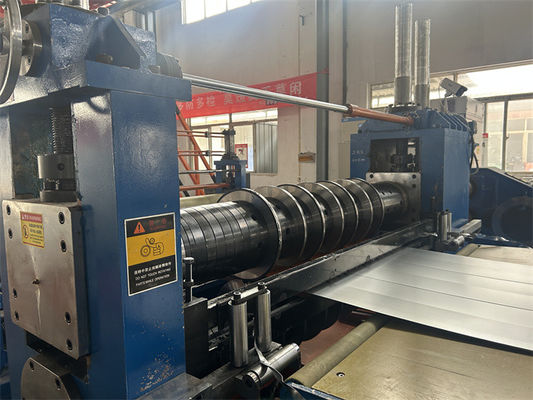

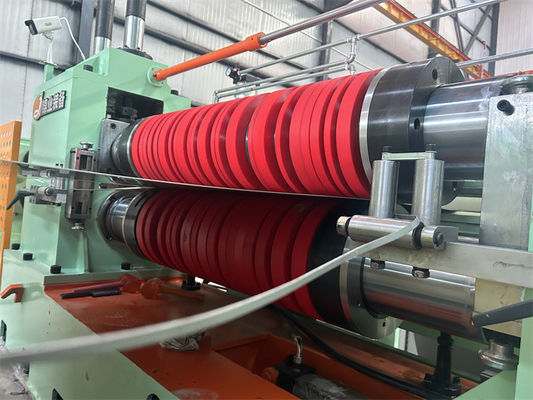

7)Slitter ((sostituzione rapida a doppia testa è opzionale), 220 mm di prua, 110KW di corrente continua

8) rimbalzatore per rottami di bordo (situato sotto il tavolo di trasmissione) 4KW di frequenza variabile

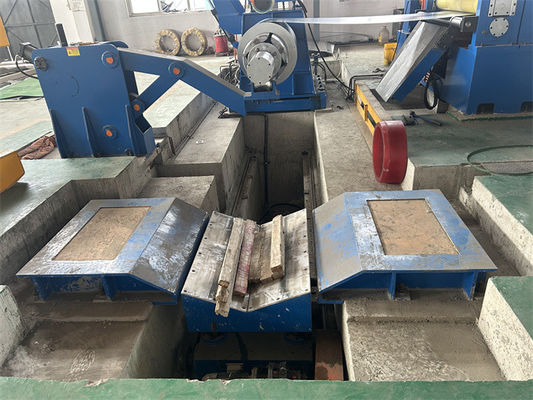

9) accumulatore di pozzo 2 (lunghezza 3 m, profondità 5 m, larghezza 1,6 m)

10) Pre-separatore e Tensione, Deflector Roller (tensione di feltro di lana)

11)Ricollatore con supporto per la stampa separatore a mandrello senza cuciture da 508 mm

12)Carro di scarico a bobina, carico di 20 T

13) Sistema idraulico, sistema pneumatico (pompa a pistoni variabile di 7,5 kW)

14)Sistema di controllo elettrico

Processo di layout:

Sella di preparazione della bobina, Carro di carico della bobina, Uncoiler a mandrello singolo con rotolo di stampa, peeler della testa della bobina, alimentatore a pizzico e 5 rulli Pre-niveller, Shear, Pit loop 1, guida laterale, Slitter, scarta,Cerchio di fossa 2, Tensione e pre-separatore, rulli di post-sciatura e deflettore, retroiler con separatore di braccio superiore, carrello di scarico a bobina, (turntile)

Parametri:

Configurazione:
