La bobinatrice d'acciaio della taglierina di Uncoiler della bobina di precisione lavora per la linea di taglio d'acciaio

La bobinatrice d'acciaio della taglierina di Uncoiler della bobina di precisione lavora per la linea di taglio d'acciaio

In una linea di taglio d'acciaio, la macchina del uncoiler, la macchina della taglierina e la macchina del recoiler sono le unità del centro.

• Macchina di Uncoiler: bobina d'acciaio sul mandrino del uncoiler, testa aperta del carico della bobina e svolgere la bobina nel processo di taglio.

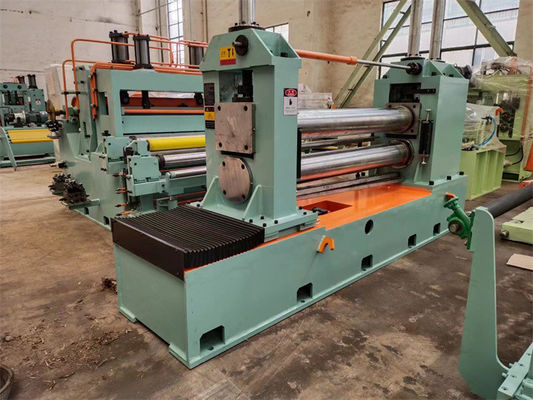

• Macchina della taglierina: i doppi supporti conici per indossare i coltelli rotatori circolari per fendere longitudinalmente la striscia d'acciaio, il motore e l'azionamento del cambio i due supporti conici, comprimono del supporto conico superiore è regolato dal motore e dall'ingranaggio a vite.

Gli strumenti della taglierina includono i coltelli circolari, i distanziatori d'acciaio fra i coltelli ed i cuscini per guidare le strisce fendute diritto che vanno dalla taglierina.

La precisione della taglierina è molto importante, i due supporti conici deve essere parallela, i coltelli ed i distanziatori devono essere buona precisione.

Cambiamento dei coltelli: il supporto aperto della taglierina del lato dell'operazione, installa gli strumenti su due supporti conici. Due teste della taglierina o i supporti conici giranti della torretta lasciano l'installazione degli strumenti fuori linea e salvano il tempo di riposo.

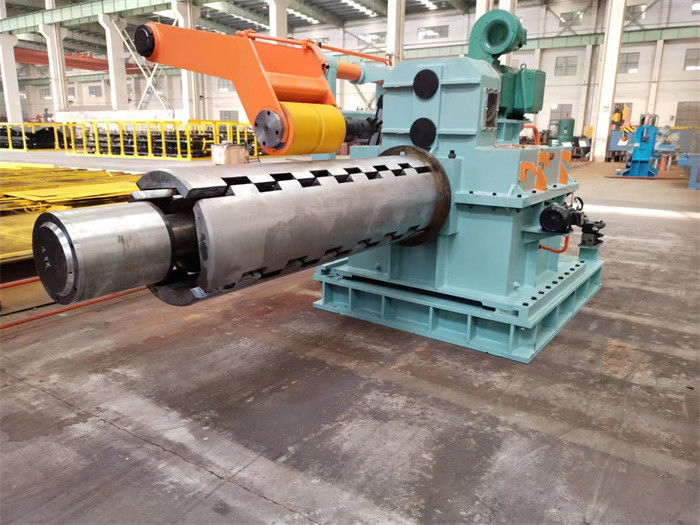

• Macchina di Recoiler: riavvolga le strisce della fessura sul mandrino del recoiler, include il separatore della stampa, il mandrino di espansione, il motore di azionamento ed il cambio della trasmissione, il braccio di sostegno, spingitoio.

Per la bobina del foglio sottile, il mandrino di ritrazione è senza cuciture, proteggere le strisce d'acciaio dentro gli strati.

Le strisce d'acciaio riavvolte sono ordinate in strati e bordi, il telescopio all'interno di 0.5mm

La macchina di taglio del foglio sottile ha bisogno di 120m/min di taglio ad alta velocità, 150m/min, 200m/min, circa mezz'ora può fendere così una bobina, più

l'efficace meccanismo è sistemato per accorciare il tempo di attesa, il periodo di caricamento, infilante e scaricare può essere finito all'interno di 10minutes, ciascuno 8 ore può fendere 10coils (10coils x 15T = 150T).

Parametri:

Disposizione:
