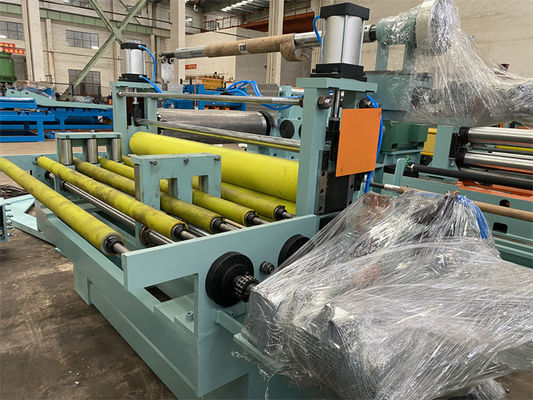

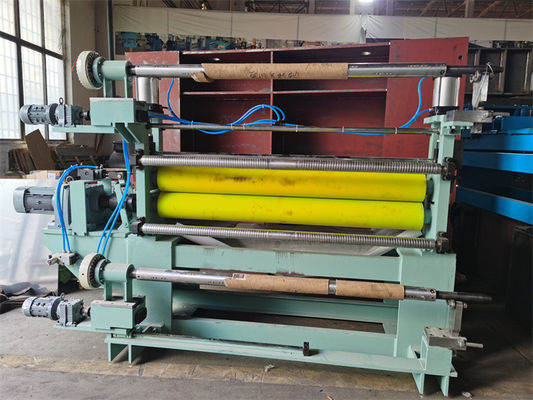

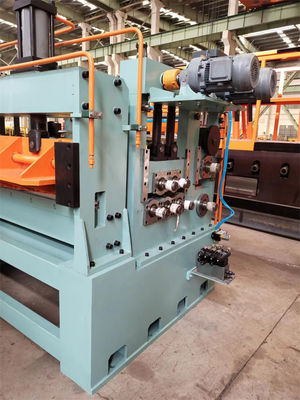

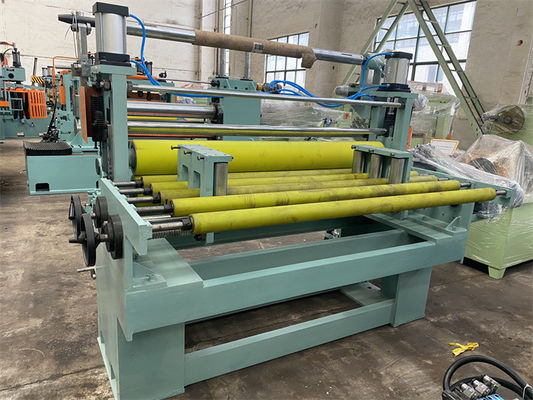

Macchina di taglio a filiera di acciaio a bobina ad alta resistenza AHSS (acciaio Q460,C-Mn)
AHSS comprende principalmente acciaio DP, acciaio TRIP, acciaio M, acciaio CP, acciaio HF, acciaio TWIP, acciaio QP, resistenza alla trazione 500 - 1500Mpa. nell'industria automobilistica, può migliorare notevolmente la resistenza a meno massa
Le lamiere di acciaio ad alta resistenza AHSS in bobine sono di acciaio di alta qualità, che richiede un taglio di alta qualità.
Composizione e caratteristiche
1.Very Strong decoiler and coil opening press roller and peeler shoveling plate, per tenere la bobina di acciaio costantemente nel momento in cui la striscia di acciaio viene tirata fuori, e inviare la testa della striscia nell'apparecchiatura di alimentazione.
2.Slitter: i supporti, gli alberi, i coltelli sono più grandi e più resistenti del normale.
3.Il ripiegatore di rottami di bordo adotta la tensione di tipo coppia, più forte ed efficiente.
4Il circuito del pozzo dell'accumulatore è più lungo e abbastanza profondo da assicurarsi che la striscia d'acciaio si accumuli.
5L'unità di rifornimento della tensione possiede sia il feltro a rulli che il feltro a lana per fornire una tensione stabile regolabile per il retrocesso.
6.La bobina di ricollocazione è dotata di un separatore a braccio superiore di tipo portale, con strisce di separazione da cima a pressione.
7La velocità di taglio è di solito limitata a 80 m/min.
8I coltelli da taglio saranno materiali speciali adatti per il taglio dell'acciaio duro.
9Il sistema idraulico, quali cilindri idraulici, valvole, deve essere robusto e più resistente.
Processo di layout:
Sella di preparazione della bobina, carro di carico della bobina, decollatore con rullo di stampa, peeler della testa della bobina, alimentatore per pizzicare e 5 rullo Pre-niveller, taglio, cerchio di fossa 1, guida laterale, taglia, avvolgitore di rottami, cerchio di fossa 2,Tensione e pre-separatore, rullo a spinta e deflettore, retroiler con separatore a braccio superiore, carrello di scarica a bobina
Parametri:
| Linea di taglio (0,3-3,0) x 1800 100 mpm |
Parametri |
| In arrivo bobine in acciaio |
ID508mm, 610mm, OD1800mm, peso della bobina 20T |
| Fabbricazione a partire da prodotti della voce 8528 |
ID508mm, OD1800mm, peso della bobina 20T max |
| Larghezza della bobina madre |
500-1800 mm |
| Larghezza della bobina |
50 mm -800 mm |
| Numero di taglio |
1 mm x 30 fessure; 3 mm x 10 fessure |
| Motori principali |
Slitter 132 kW + Recoiler 160 kW |
| Coltello da taglio |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Manico di rimbocco |
Manico da 508 mm |
| Opzionale |
Doppia taglia, scarico del tornicoletto |
| Velocità di taglio |
0-50-100 mpm regolabile |
| Configurazione |
Siemens PLC, Parker DC Driver, Valvole Rexroth |
| Precisione di taglio |
Larghezza di fessura ±0,12 mm; camber ±0,1 mm/m; bur 3% dello spessore; gobba di ricollo <0,5 mm |
Configurazione:
| Parte |
Materiale, lavorazione, marchio |
| Fabbricazione a partire da materiali di cui all'allegato 1 |
40Cr, HB250-275, HRC55-58 |
| Albero di taglio |
42CrMo forgiatura, HB280-300, temperatura a media frequenza superficiale HRC50-55, rivestimento cromato duro, lucidatura superficiale |
| Cornice, basi |
Q235-A,Q345 saldatura di lamiere di acciaio, trattamento di ricottura |
| Carrozzeria della scatola di cambio |
Q345 Saldatura di lastre, trattamento termico, sabbiatura, verniciatura di base |
| Dispositivi: |
Acciaio da forgia 40Cr, HB240-255, denti a faccia indurita, denti macinati |
| Discolatore, segmenti di ricollolatore: |
45# Acciaio fuso, temperatura, rivestimento e lucidatura con cromo duro |
| Pompa idraulica |
Pompa variabile a pistone Yuken |
| PLC |
Siemens S200 |
| Portamento |
HRB, ZWZ, SKF |
| Parti pneumatiche |
Attacco aereo, SMC |
