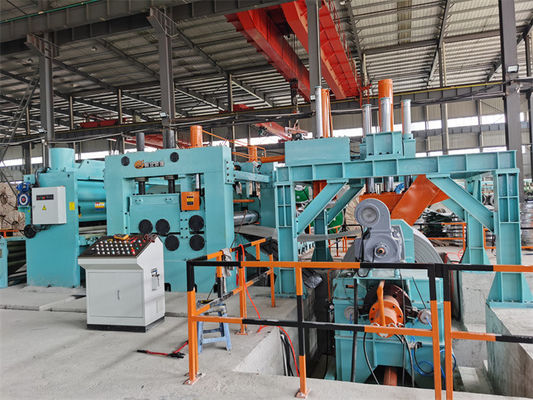

Linea di doppio livellamento di lamiere di acciaio HR di calibro pesante tagliata in lunghezza
La lamina di acciaio HR di calibro pesante è di acciaio al carbonio Q235, Q345, S355, resistenza al rendimento ≤270Mpa resistenza alla trazione ≤465Mpa, la linea di livellamento tagliata in lunghezza è di uso pesante, inclusa la decollatura,di una o più partiPer i fogli HR, lo stacker è una struttura semplice:Pinch rolls invia il foglio sul rack di impilazione e poi i pusher spingono il foglio pulitoIl doppio livellatore è il pre-nivellatore per il livellamento grezzo e il livellatore principale per il livellatore fine, il pre-nivellatore è 2 hi, il livellatore fine è 4 high,la sincronizzazione tra loro è controllata da regolatori di velocità sotto PLC.
Composizione e parametri:
| - No, no, no, no. |
Composizione |
Parametro / configurazione |
| 1 |
Sella a bobina |
20-30T |
| 2 |
Discolatori a doppia mandrina |
Φ500-800 mm, carico di 30 T |
| 3 |
Fabbricazione a base di materie plastiche |
Φ220 mm, 55 -75KW |
| 4 |
Accumulatore a pozzo |
6000 mm |
| 5 |
Guida laterale 1# (facoltativo) |
1000-2000 mm idraulici |
| 6 |
Trimmer di bordo (facoltativo) |
Corpo separato, controllo di frequenza,
Bordi da 3-8 mm
|
| 7 |
Scaffalatrice e tavolo per il ripiegamento (facoltativo) |
Guida per rottami, avvolgitore idraulico |
| 8 |
Guida laterale 2# |
1000-2000 mm idraulici |
| 9 |
11 livellatore a rulli |
4Hi, 132KW, Φ190 mm |
| 10 |
Codificatore rotativo |
Rappresentante, Omron. |
| 11 |
Sciaio idraulico |
Capacità di carico, 22 kW |
| 12 |
Tavolo a rotelle |
4000 mm |
| 13 |
Stacker |
tipo rack semplice, 12 m |
| 14 |
Sistema idraulico |
Valvole di vittoria, pompe Yuken |
| 15 |
Sistema di controllo elettrico |
Parker DC drive, Siemens PLC e HMI |
Personaggi:
1.Despigolo / Decoiler
La linea di taglio a lunghezza è dotata di bobine di acciaio pesanti di calibro pesante.
Ogni mandrello ha tre passaggi, l'apertura e la chiusura di due mandrelli da cilindri idraulici.
Meccanismo di contrapposizione installato sopra la base dello svincolo, per garantire la stabilità dello svincolo.
2. Apri testa a bobina del portale
Il telaio del portale è molto resistente, con un rullo di snubber press, un rullo di raddrizzamento sulla parte superiore del telaio.
la pressione idraulica sul rullo di snubber sopra la bobina di acciaio e il suo angolo di pressione è regolabile
Il rullo di raddrizzamento può scivolare avanti e indietro per seguire la testa della striscia e raddrizzarla.
La piastra a pala installata sul preleveler sostiene la testa della bobina mentre raddrizza la testa della bobina della presse a rulli.

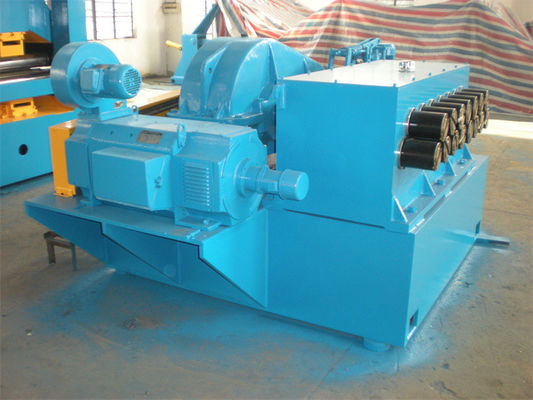

3. primo 2+5 pre-leveler
Il rullo è enorme e forte,alleviando lo stress interno della bobina d'acciaio, la superficie del rullo è indurita e cromata
Per alleviare la tensione di piegatura di svincolo allo stato rilassato.

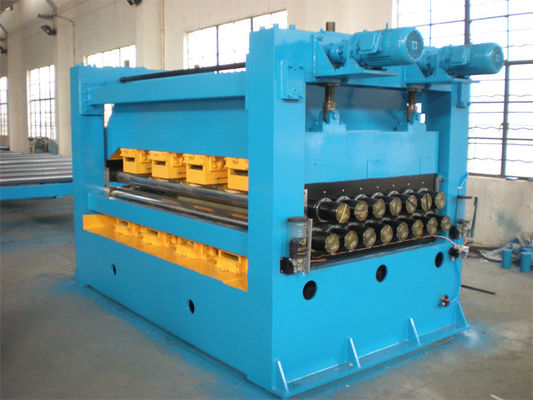

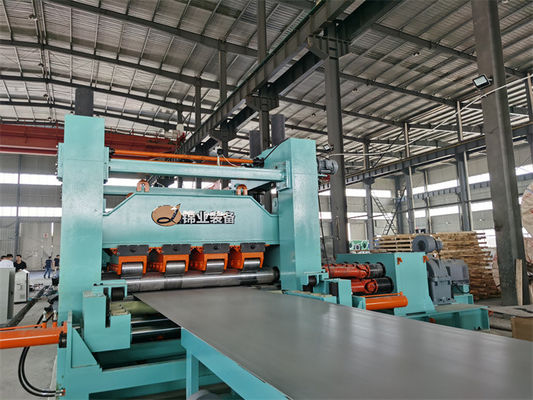

4. Livellare pesante
numero di livellatori pesanti sarà 13pcs, 11pcs, 9ocs, diametro dei rulli sarà 180mm -230mm -300mm,
L'apertura e l'angolo dei rulli superiori e inferiori possono essere regolati.
Nessun livellamento di arresto, il livellatore funziona continuamente senza premere la piastra di acciaio durante il taglio sincrono, questo è buono per proteggere la superficie della piastra di acciaio senza lasciare segni di rulli
Quando il taglio è interrotto, il livellatore è tenuto in congiunzione e fermato durante la misurazione dell'encoder.
5. Taglio idraulico
Traccia di taglio: taglio sincronizzato ad alta frequenza e telaio robusto, stazione idraulica forte per taglio, grande servomotore per il funzionamento sincronizzato della piastra di acciaio.
Il taglio a dondolo idraulico si ferma durante la misurazione dell'encoder.
6Controllo automatico, l'intero processo è sotto controllo PLC in modalità automatica.
