L'acciaio pesante del calibro ha tagliato alla linea macchina di lunghezza con l'impilatore automatico
Product Details
taglio di 16mm alla linea macchina di lunghezza
,taglio di 4mm alla linea macchina di lunghezza
,Linea di taglio d'acciaio della bobina del calibro pesante
L'acciaio pesante del calibro ha tagliato alla linea macchina di lunghezza con l'impilatore automatico

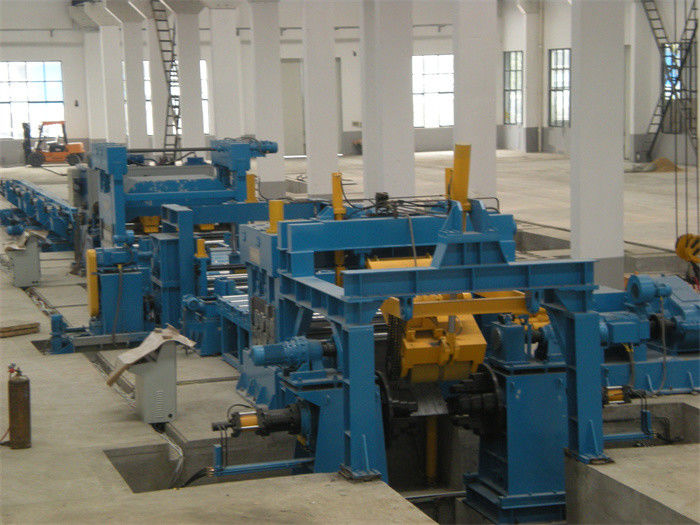

Il taglio pesante della lamiera di acciaio del calibro alla linea di lunghezza include la bobina che prepara le selle, l'automobile di caricamento della bobina, il uncoiler, l'apri portale della testa della bobina della struttura, pre livellatore, rotola la tavola (guida di lato, regolatore di bordo), rotola la tavola, la guida di lato, il livellatore 1 o 2, il codificatore, taglio, trasportano per rotolare la tavola, l'alimentatore di pizzico, impilatore automatico.
Controllo automatico resistente di processo continuo, sebbene la macchina non così precisamente così uniformemente come taglio di strato di acciaio inossidabile, il taglio di strato della bobina del acciaio al carbonio alla linea di lunghezza sia linea automatica di alta configurazione.
- Carico di snervamento normale ≤270Mpa strength≤465Mpa di tensione di acciaio al carbonio,
- Quando la gamma della lamiera di acciaio è oltre la capacità di un livellatore, come 1-10mm, 2-12mm, due livellatori, uno più piccolo ed uno più grande, sono adatti, nel frattempo due volte livellando, in primo luogo livellando approssimativo e poi livellando fine, è buono da dare le lamiere piane.
- L'impilamento adotta lo scaffale semplice per ricevere gli strati dai rotoli di pizzico e poi spingitoi pneumatici per spingere ogni strato ad ordinato.
- Lunghezza di strato di codifica di misure di lunghezza a velocità circa di 30m/min, strato x 8pcs di 2m al minuto.
- Impilatore automatico: il tipo del cassetto che riceve le armi del rullo riceve la lamiera di acciaio dai cilindri pneumatici, la tavola di ascensore commovente del up-down idraulico, lato pneumatico e gli spingitoi trasversali, larghezza dello strato è barretta della vite hanno regolato dal motore, tavola del rotolo dell'uscita indietro trasmettono gli strati fuori, deflettore per fermare l'estremità degli strati.
Composizione e parametri:
| No. | Composizione | Parametro/configurazione |
| 1 | Sella della bobina | 35T |
| 2 | Doppio uncoiler del mandrino | Φ500-800 millimetro, carico 35T |
| 3 | Alimentatore di pizzico e un livellatore di cinque rulli | Φ230 millimetro, 75KW |
| 4 | Accumulatore del pozzo | 6000mm |
| 5 | Guida laterale 1# | 1000-2000mm idraulico |
| 6 | un livellatore di 11 rullo | 4Hi, 160KW, Φ210 millimetro |
| 7 | Codificatore rotatorio | Rappresentante, Omron |
| 8 | Taglio idraulico | Resistente, 45KW |
| 9 | Tavola del rotolo | 5000mm |
| 10 | Impilatore | 12m 5 spingitoi |
| 11 | Circuito idraulico | Valvole di Vitory, pompa di Yuken |
| 12 | Elettricamente sistema di controllo | Azionamento di CC di Parker, SpA di Siemens e HMI |
Caratteri:

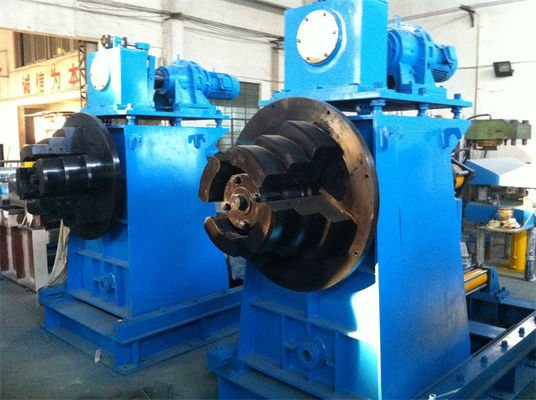

1.Uncoiler/Decoiler
il taglio pesante alla linea di lunghezza tratta le bobine d'acciaio pesanti del calibro pesante. il uncoiler ha i doppi mandrini e forti basi scorrevoli.
Ogni mandrino ha tre punti, l'apertura e chiusura di due mandrini dai cilindri idraulici.
Meccanismo posteriore di tensione installato sopra la base del uncoiler, per assicurare stabilità svolgentesi.
2. apri capo della bobina portale della struttura
La struttura portale è molto forte, con il rullo di pressione del freno a fune, raddrizzante il rullo sopra la struttura.
la stampa di rotolo idraulica del freno a fune sopra la bobina d'acciaio ed il suo angolo comprimente è regolabili
Il raddrizzamento del rullo può fare scorrere in avanti indietro per seguire la testa della striscia e per raddrizzarla.
Spalando il piatto installato su preleveler sostenga la bobina che l'attimo capo raddrizza la testa della bobina della stampa del rullo.
3. primo pre livellatore 2+5
il rullo è enorme ed il forte, sforzo interno reliefing della bobina d'acciaio, superficie del rullo è indurito e croma ricoperto
A sollievo la sollecitazione di flessione svolgentesi allo stato di rilassamento.
4. Livellatore resistente
il numero del livellatore resistente sarà 13pcs, 11pcs o 9pcs, diametro dei rulli sarà 180mm -230mm -300mm,
La lacuna e l'angolo dei rulli superiori e dei rulli più bassi possono essere regolato.
Nessuna fermata che livella, il livellatore che lavora continuamente senza premere piatto d'acciaio mentre il taglio sincro, questo è buono per la protezione della superficie del piatto d'acciaio senza lasciare il segno del rullo
Quando il taglio è fermata che taglia, il livellatore è innestato e fermato nell'ambito della misurazione del codificatore.
5. taglio idraulico: Motore della pompa idraulica 30KW
6. Il controllo automatico, l'intero processo è sotto controllo dello SpA nel modo automatico.
