Il taglio di alluminio del metallo alla mosca rotatoria del taglio della macchina di lunghezza ha tagliato alla linea le macchine 3 x 1800 di lunghezza

Il taglio di alluminio del metallo alla mosca rotatoria del taglio della macchina di lunghezza ha tagliato alla linea le macchine 3 x 1800 di lunghezza
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Al (0.3-3) x 1800
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
100-180 giorni
payment method
L/C, T/T
Supply Capacity
15lines all'anno

Product Details

Evidenziare:

Taglio di alluminio del metallo alla macchina di lunghezza

,

Il metallo ha tagliato alla macchina 1800mm di lunghezza

,

La mosca ha tagliato alla linea macchina di lunghezza

Name: La mosca rotatoria del taglio dello strato di alluminio ha tagliato alla linea di lunghezza
Material: Strato di alluminio della bobina
Sheet Thickness: 0,3-3 mm
Sheet Width: 300-1800mm
Sheet Length: 500-6000 mm
Cutting Speed: 60pcs/min x 1m
Coil ID: 508mm
Coil Weight: 10T massimo
Shear Type: Taglio rotatorio
Length Tolerance: +/-0,5 mm
Flatness: 1mm/m2
Total Power: 300KW
Product Brief
La mosca rotatoria del taglio dello strato di alluminio ha tagliato alla linea di lunghezza (3 x 1800) Lo strato di alluminio è leggero nella densità di massa, la superficie regolare luminosa, corpo più molle, bobina di alluminio può essere dimensioni molto ampie e molto grandi, fatte dal processo a ...
Product Description

La mosca rotatoria del taglio dello strato di alluminio ha tagliato alla linea di lunghezza (3 x 1800)



Lo strato di alluminio è leggero nella densità di massa, la superficie regolare luminosa, corpo più molle, bobina di alluminio può essere dimensioni molto ampie e molto grandi, fatte dal processo a laminazione a caldo e poi laminante a freddo. Il taglio di strato di alluminio della bobina alla linea di lunghezza dovrebbe essere taglio della mosca, taglio rotatorio è taglio efficiente della mosca alla soluzione di lunghezza.



Caratteri:

  1. senza sosta continuamente appiattire strato di alluminio senza segno del rotolo
  2. servo pizzico che si alimenta con la codifica per conoscere lunghezza di strato, partita di taglio della mosca con la lunghezza
  3. Le doppie azioni di taglio rotatorie assicurano precisamente la posizione tagliente.
  4. l'impilamento del sistema riceve lo strato pezzo per pezzo senza danneggiare gli strati.
  5. ciao macchina livellatrice 6 adatta a livellare gli strati di alluminio molli nell'alta precisione
  6. il uncoiler a mensola automatico è efficiente e preciso, i segmenti del mandrino sono denti legano i bordi che si sovrappongono a vicenda.



Specificazione di alluminio dello strato della bobina

strato di alluminio della bobina spessore larghezza peso densità
0.2-6mm 200-2000mm 5-6T 2.71g/m3



Proprietà di alluminio dello strato:

categoria purezza grado uso
serie 1xxx Al 99% 1050, 1060,1100 comune
2xxx Cu (3-5%) 2A16 (LY16), 2A06 (LY6) aviazione
3xxx Mn (1.0-1.5%) 3003,3004,3005,3A02, 3A21 comune
5xxx Mg (3-5%) 5052.5005.5083.6754. 5A05 comune, aviazione
7xxx Zn 7075 materiali di aviazione



Composizione

  • 1.Coil che immagazzina sella, bobine di alluminio del deposito uno o due
  • automobile di caricamento 2.Coil. prenda una bobina dalla sella e carichi una bobina a uncoiler
  • uncoiler del mandrino 3.Single: il mandrino idraulico di espansione per Ф508mm standard, idraulico centralizza la regolazione, con lo sbucciatore di carta.
  • rullo del freno a fune della testa 4.Coil, sbucciatore che spala piatto: per aprire la testa del coill da uncoiler ed inviare nell'alimentatore di pizzico
  • 5.2+17 livellatore del rullo: i rulli del lavoro 6Hi, 2layers, rulli medi 2layers e rulli di sostegno 2layers, tensione posteriore è utili fra il livellatore e il uncoiler.
  • 6. tavola del rotolo della trasmissione o di Pit Accumulator: il pozzo accumula lo strato in pozzo per assicurare a livellatore il funzionamento continuo, tavola del rotolo della trasmissione è inoltre realizzabile nella tosatura sincrona della mosca.
  • 7. Paia di doppi rulli, con la servo misura di lunghezza (ed il film che lamina): La servo lunghezza che misura (paia dei rulli di pressione o di una struttura di 2+5+2 rulli determinata dal servomotore e dal regolatore), con l'unità di elaborazione ha ricoperto i rulli di pressione per la laminazione del film
  • taglio 8.Rotary: taglio frequenza e della posizione secondo la lunghezza e la velocità di strato.
  • trasportatore 9.Belt: trasporti gli strati finiti all'impilatore
  • 10.Stacker: ricevendo strato pezzo per pezzo ed accatastando su sulla tavola di sollevamento, impilante carico 5T.
  • 11.Sheets automobile, tavola del rotolo dell'uscita: consegni gli strati fuori, quindi imballando. possono essere due automobili, una che lavorano e l'altra che aspetta.
  • sistema 12.Hydraulic: La pompa a ingranaggi 11KW fornisce la pressione 12Mpa.
  • sistema di controllo 13.Electric: Un gabinetto elettrico e due pannelli di operatore (una console per la servo misurazione, SpA, HMI ed impilare, uno per svolgersi e livellare) con le funzioni complete e sicure

Parametri:

Oggetto Dati Oggetto dati
materiale Bobina di alluminio livellamento del rullo Ф70mm, 17pcs
larghezza dello strato 500-1600 livellamento del motore 75KW
spessore dello strato 0.3-3.0 Servo riparazione di lunghezza  7.5KW
peso della bobina 15T impilamento del sistema un insieme
lunghezza della striscia 500-4000m laminazione del film disponibile
linea velocità 80m/min Controllo elettrico SpA di Siemens
periodo del taglio per bobina 40-120mins tipo di livellatore 6hi



Gli strati di alluminio in bobine è solitamente più molli nel corpo e liscio nella superficie, può essere l'alluminio o la lega di alluminio puro. il più delle volte 1xxx, 3xxx, 5xxx, strati di alluminio di serie di 7xxx. Il carico di snervamento ≥65Mpa, strati della bobina di resistenza alla trazione 170-305Mpa può essere morbido pieno (stato della O), semi duro (H24), duro (H18).

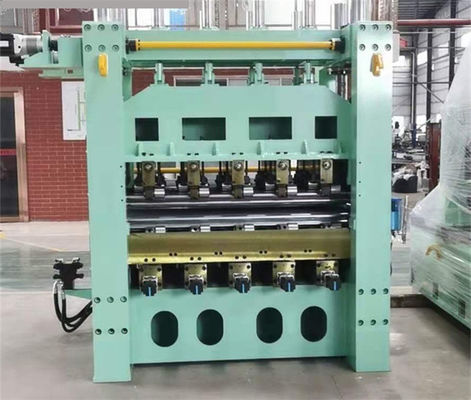

Foto:

Il taglio di alluminio del metallo alla mosca rotatoria del taglio della macchina di lunghezza ha tagliato alla linea le macchine 3 x 1800 di lunghezzaIl taglio di alluminio del metallo alla mosca rotatoria del taglio della macchina di lunghezza ha tagliato alla linea le macchine 3 x 1800 di lunghezza
