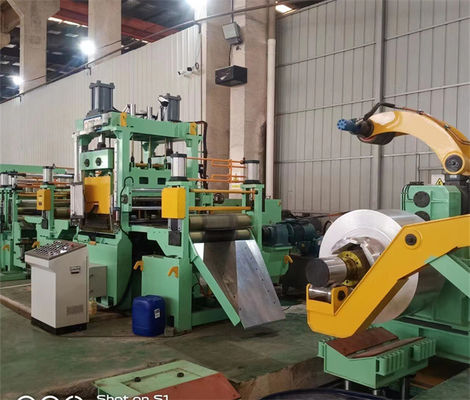

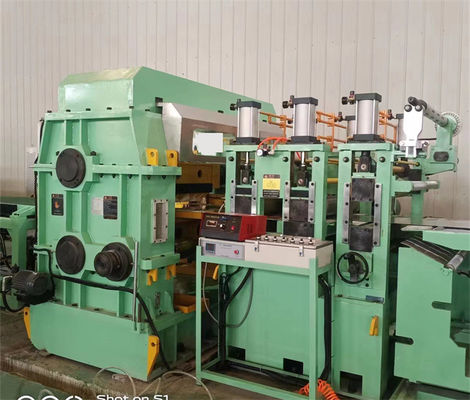

Taglio rotatorio automatico del taglio di alta precisione alle linee 0.3-3 x 1250 di lunghezza
Product Details
Taglio rotatorio del taglio alla linea 0.3mm di lunghezza
,taglio automatico alla linea di lunghezza
,taglio d'acciaio alla macchina 1250mm di lunghezza
Taglio rotatorio automatico del taglio di alta precisione alla linea di lunghezza (0.3-3) x 1250
Il taglio rotatorio del taglio alla linea di lunghezza è taglio avanzato alla macchina di lunghezza, alta precisione ad alta velocità del taglio di volo, particolarmente adatta a breve strato del foglio sottile per il taglio di metalli:
- La lunghezza della bobina del foglio sottile è lunga fino a migliaia di metri, se la linea la velocità è lenta, il tempo di taglio di strati sarà lunga, la produzione sarà piccola, così più alta linea la velocità è richiesta.
- Il taglio della mosca significa che la striscia d'acciaio va in avanti come velocità usuale mentre taglia, ciascuno tagliente all'interno di 0.5s, frequenza tagliente massima può spettare a 150times/min. La produttività può essere 80m/min lineare
- Il breve taglio di strati significa l'alta frequenza tagliente ma la linea funzionamento è senza sosta, questo è disposizione ideale.
- Non solo l'alto taglio della mosca di produttività, ma anche il livellatore di alta precisione, laminatore del film, impilatori doppi è alta disposizione di produzione.
- La linea di taglio della mosca per 0,3 -3.0mm x 1250mmW x 200 -1000mmL.
Un confronto della bobina di 3mm e della bobina di 0.3mm:
| Specificazione della bobina | Lunghezza di strato | Linea velocità di taglio | Taglio del tempo per bobina | |
| strato della bobina di 0.3mm | identificazione di 508mm, larghezza di 1250mm, 15T | ~5000m | 50m/min | 100mins |
| strato della bobina di 3mm | identificazione di 508mm, larghezza di 1250mm, 15T | ~500m | 50m/min | 10mins |
Parametri:
| Materia prima e prodotto finito introdotti | |
| Materie prime | Galvanizzata calda/fredda, laminato a freddo, colora le bobine rivestite |
| Proprietà meccanica | Resistenza alla trazione σb≤460Mpa, σ0.2≤280Mpa |
| Spessore | 0.2-2.0mm, 0.3-3.0mm |
| Larghezza | 300mm-1250mm (massimo) |
| O.D. | ≤Φ1500,1800mm |
| Identificazione. | Φ508mm (ingrandica a Φ610mm con le guarnizioni) |
| Max Weight | 15tons, 20 tonnellate |
| Lunghezza di strato | 200 - 3000mm |
| Tolleranza di lunghezza | L 0 = 1M±0.3 millimetro (velocità uniforme) |
| M±0.4 millimetro (accelerazione/decelerazione) di L 0 = 1 | |
| Tolleranza diagonale di lunghezza | L 1 = 1M±0.5mm |
| Altezza di impilamento | 650mm massimi (supporto di legno approssimativamente 150mm alto) |
| Max Stacking Weight | 5 tonnellate |
| Parametri volanti di CTL | ||
| 1 | Velocità lineare | 0-80 m/min |
| 2 | Infilatura della velocità | 0-15 m/min |
| 3 | Alimentazione elettrica | 380V / 50Hz/3PH |
| 4 | Potere installato | Circa 220KW |
| 5 | Modo tagliente trasversale | Due coltelli pilotano il contro taglio |
| Taglio del taglio della pista del meccanismo | ||
| 6 | Modo di controllo | Controllo di CA, di CNC e dello SpA |
| 7 | Motore di azionamento | a. Motore di Decoiling: CA 30KW B. che livella motore: CA 75KW |
|
c. Il volo tosa il servomotore: CA 90KW |
||
Composizione:
| Oggetto | Qty | |
| 1 | Stazione di carico | 1 |
| 2 | Automobile di carico | 1 |
| 3 | Decoiler | 1 |
| 4 | Macchina livellatrice precisa (19 rulli) | 1 |
| 5 | Servo dispositivo d'alimentazione (comprenda il dispositivo di laminazione) | 1 |
| 6 | Taglierina ad alta velocità rotatoria della mosca | 1 |
| 7 | Nastro trasportatore di tre fasi | 1 |
| 8 | primi strati automatici che riuniscono macchina | 1 |
| 9 | seconda macchina riunentesi automatica | 1 |
| 10 | Circuito idraulico | 1 |
| 11 | Sistema pneumatico | 1 |
| 12 | Sistema di lubrificazione | 1 |
| 13 | Sistema elettrico | 1 |
