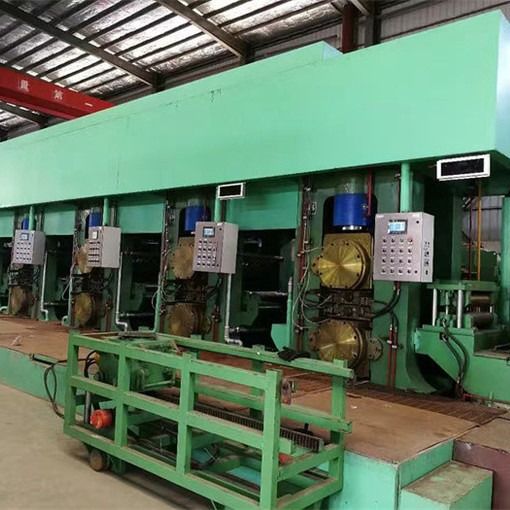

Il AGC idraulico cinque sta la linea in tandem 550 del laminatoio a freddo del laminatoio a freddo
Product Details
Un laminatoio a freddo in tandem di cinque supporti
,Laminatoio a freddo in tandem idraulico di AGC
,Linea 550 del laminatoio a freddo
Linea in tandem del laminatoio a freddo di cinque supporti con due Recoilers (550)
Composizione
- Uncoiler idraulico di espansione
- Taglio idraulico, tavola di saldatura
- Accumulatore a spirale orizzontale
- entrata che elabora tavola (comprenda il rotolo di tensione)
- 4hi mulini, 1#-2#-3#-4#-5#
- Rulli di sostegno idraulici che cambiano dispositivo (5sets)
- dispositivo cambiante del rullo del lavoro (2sets)
- tavola di elaborazione di uscita (taglio idraulico)
- bobina che scarica automobile
- Circuito idraulico di pressione normale
- Circuito idraulico 1Set di AGC
- Sistema di lubrificazione olio-gas 1Set
- olio sottile che lubrifica stazione 1Set
- Elabori la lubrificazione della stazione (cliente prepara)
- Sistema di controllo elettrico
- sistema dello spessimetro, 2sets
Flusso:
Uncoiler→Shear, mill→exit d'elaborazione accumulator→entry di saldatura della tavola di spirale table→Horizontal (comprenda il rotolo di tensione) →1# 4hi mill→2# mill→3# mill→4# mill→5# che elabora il →recoiler→Coil della tavola (comprenda il taglio) che scarica automobile
Parametri:
| Materia prima |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ di tensione 610N/mm2 dello strength≤ 360N/mm2 del rendimento |
| larghezza di spessore x (300-450) millimetro di 2-4mm |
| ID508mm OD1600 6.5T massimo |
| Prodotto finito |
| 0,3 -0.8mm x 300 -450mm |
| ID508 X OD1600 x 6.5T |
| 550 mulino in tandem di 4Hi 5heads |
| rullo del lavoro di φ180-φ170×550mm |
| rulli di sostegno di φ500 ~φ470× 530mm |
| colonne del mulino: 300mm x 380mm |
| Cilindro idraulico di AGC: D400/300× 75mm |
| Motore principale: 600KW x 5sets |
| Albero motore: SWC225 |
| Forza di rotolamento massima: 4500KN |
| Coppia di torsione di rotolamento massima: 40KN.M |
| Velocità di rotazione: 360m/min massimo |
Idraulico di AGC:
- Servo valvola elettroidraulica: istituzione 609, serbatoio dell'olio di acciaio inossidabile e tubi.
- Includa la pompa, carro armato, dispositivo di raffreddamento, filtro, accumulatore di energia, radiatore, gruppi della valvola, sensore di spostamento, sensore di pressione, software di AGC e gabinetto del computer, ecc.
- Pressione di sistema: 31.5MPa
- Regolabile stepless del lavoro pressure≤18-21MPa
- Velocità comprimente massima
- anti olio idraulico d'uso 46#
- Pulizia dell'olio nel sistema: NAS7
- Temperatura del oi: 45±10℃
- Pulizia di filtro dell'olio in condutture: 10um
- Pulizia di filtro dell'olio prima di servo valvola: 3um
- Pulizia di ritorno di filtro dell'olio: 10μm
- Consumo di acqua di raffreddamento: 11m3/h
- Pressione di acqua di raffreddamento nella circolazione: 0.4Mpa
- Stufa elettrica: 3×2kW
Sistema di controllo elettrico:
- Ponte di Siemens 6RA80 2 velocità debole del magnete di 4 quadranti che regola sistema, controllo di programmazione di risposta dello SpA di Siemens.
- Il cavo ottico o il cavo di profibus collega i moduli per realizzare la comunicazione, con aderire di tensione.
- Tensione d'avvolgimento costante con il diametro d'avvolgimento che aumenta e seguire la tensione.
- Una lastra di vetro principale, due pannelli di operatore, pannello a mensola al mulino 1#, con corrente, velocità, esposizione di tensione.
- Il sistema di controllo include il regolatore programmabile, il touch screen, la pompa, l'azionatore, l'ispezione del segnale, ecc., per mostrare i parametri della macchina, lo stato di funzionamento e l'analisi dei guasti, con pressione, sensori di posizione aderire il ciclo di controllo.
- L'errore esce, illuminazione dell'allarme e suonando ricordare a e più successivamente il segnale anormale 5mins rivela
