Linea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabile

Linea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabile
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
certificato
ISO, CE
PRODUCT MODEL
0.15-2.0 x 650
Trading Properties
MOQ
1 set
unit price
150000USD - 280000USD
Packing
Macchina nuda, parti in scatola
period for dispatch
120 -180 giorni
payment method
L/C, T/T
Supply Capacity
3 serie al mese

Product Details

Evidenziare:

linea di taglio di lamiere in acciaio inossidabile

,

linea di taglio della lamiera di super precisione

,

linea di taglio di lamiere a super velocità

Product Name: Linea di taglio di lamiere sottili superprecisione supervelocità
Sheet Material: acciaio al silicio, acciaio inossidabile, acciaio medio ad alto tenore di carbonio
Sheet Width: 200-650 mm, 500-1250 mm
Sheet Thickness: 0.15-2.0mm
Baby Strips: da 6 mm a 50 mm
Number Of Slitting: 40 pezzi al massimo
Slitting Speed: 200 m/min
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 mm, 400 mm, 508 mm
Discharge Turnstile: Disponibile
Scraps Winding: Tipo indipendente e verticale in linea
Product Brief
Linea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabile Introduzione La linea di taglio e' per tagliare e riavvolgere l'acciaio 304.304L,301,321Serie 316, 316L e 200 nonché acciaio elettrico, acciaio galvanizzato, rame, alluminio Utilizzare ...
Product Description

Linea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabile



Introduzione



La linea di taglio e' per tagliare e riavvolgere l'acciaio 304.304L,301,321Serie 316, 316L e 200 nonché acciaio elettrico, acciaio galvanizzato, rame, alluminio

Utilizzare le unità di corrente alternata VVF, controllo PLC per mantenere l'intera linea in sincronizzazione.



  • φ408, Ф508mm mandrello di rotondità
  • Forgiazione del 40Cr per l'albero principale, mediante temperatura, fresatura e fresatura fine
  • Ingranaggi 42CrMo: forgiatura, temperatura, indurimento a alta frequenza dei denti, rottura dei denti
  • Le piastre di segmento camber sono di acciaio in lega di carbonio medio, temperatura, lavorazione fine, raffreddamento superficiale, rivestimento cromato duro
  • Gli slider di cuneo interni QT600-3, normalizzando QT600-3,
  • Blocco di stampa della pinza: 42CrMo, forgiatura, lavorazione fine, spegnimento
  • Scaffi di separazione da pressione con rivestimento di superficie in cromo duro
  • La scatola degli ingranaggi è un impianto di saldatura in acciaio di buona qualità, trattamento di ricottura, finitura, poratura fine.



Composizione:



  • Sella di preparazione della bobina
  • Avvolgitore di carta
  • carro di carico a bobina
  • di cilindrata inferiore o uguale a 50 cm3
  • primo looping
  • guida laterale
  • slitter a disco
  • Tavola guida
  • avvolgitore di rottami indipendente
  • tabella di trasmissione
  • secondo ciclo
  • stazione di tensione con separatore a strisce e taglio
  • ricollocatore con separatore di pressione
  • Carro di scarico delle bobine
  • Sfasciatori di carta
  • sistema idraulico
  • sistema pneumatico
  • sistema di lubrificazione
  • sistema di controllo elettrico

- Sì.



Parametri:



Materiale di input Strisce finite Specifica della macchina

Materiale di bobine di acciaio di ingresso:

Acciaio inossidabile 304.304L301,321, 316, 316L e serie 200, acciaio elettrico, acciaio galvanizzato, rame, alluminio

L Qualità del materiale aziendale con standard nazionali e standard JIS

l resistenza alla trazione:σb≤780MPa;

l Resistenza alla tensione:σs≤520MPa

L Spessore del foglio:00,08 ‰ 1,0 mm

L larghezza del foglio: 15 ‰ 650 mm

Il diametro interno della bobina: φ408 mm (maggioramento a φ508 mm)

L diametro esterno della bobina: φ2000 mm ((Max)

Peso della bobina massimo: 6 T



  • Diametro interno:φ408-508 mm
  • Diametro esterno della bobina: Φ2000 mm
  • Peso della bobina: 6 T (massimo)
  • Spessore minimo della striscia finita:4 mm
  • Tolleranza di larghezza di fessura: ≤ 0.03
  • Max burrs: ≤ 0.03
  • Diversione dello strato di riavvolgimento: ≤ 1.5
  • Superficie: piatta, senza difetti come flanging, concavità, ecc.
  • Numero di taglio:
  • Non più di 20 strisce
  • Diametro interno della bobina 408 mm, spessore 0,08-0,2 mm larghezza 4 mm strisce per bambini, rimboccatura di diametro esterno non superiore a 800 mm

Velocità della linea: 0-200m/min

Potenza totale: 180 kW

discolatore: 30 kW

Slitter: 55KW

Scattolatore:AC7.5KW

ricollocatore:75KW

Stazione idraulica:7.5KW

Fabbricazione di apparecchiature per il controllo delle emissioni2.2KW

L Tipo di taglio: taglio attivo

L Tipo di ricollo: ricollo dal basso

L modalità di controllo: PLC, touch screen, VVF drive

L Sistema idraulico:

1 Pressione di sistema 14Mpa, pressione di lavoro 8-10Mpa

L Pressione dell'aria compressa:0.5 ∙ 0,7 MPa.

L'area occupata: larghezza 6 m, lunghezza 20 m

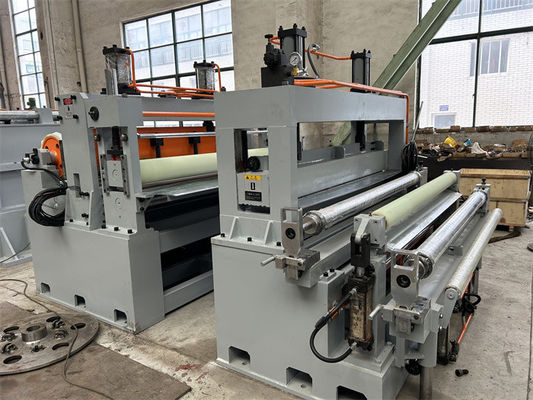

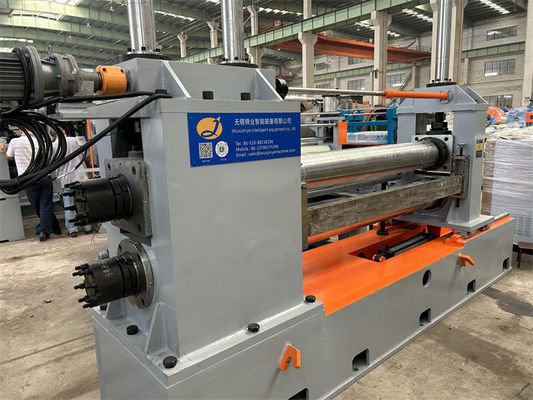

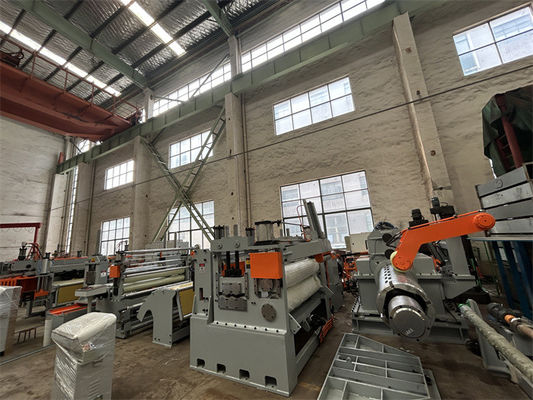

Linea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabileLinea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabileLinea di taglio di lamiere sottili a superprecisione e supervelocità per acciaio al silicio in acciaio inossidabile
