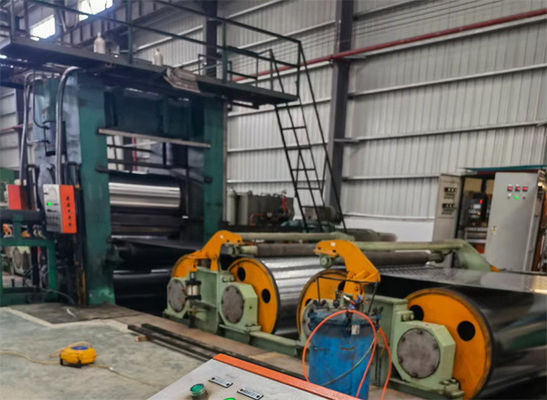

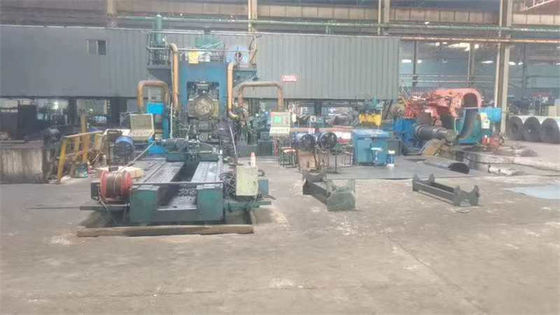

Linea di vallatore per il livellamento della tensione di rotolamento della pelle 4Hi 0,2-1,5 X 1300
Product Details
Linea di levigamento della tensione di rotolamento del passaggio cutaneo
,Linea di levigamento della tensione di rotolamento 4Hi
Passaggio della pelle Linea del mulino di livellamento della tensione di rotolamento 4Hi Passaggio della pelle 0,2-1,5 x 1300
Introduzione
- Scalina a sfera:Le strisce di acciaio laminate a freddo e ricotte vengono appiattite mediante laminazione per ottenere una forma di piastra di alta qualità e migliorare le sue proprietà meccaniche.4Hi laminatoio, la riduzione dello spessore della lamiera è leggermente inferiore alla pressione di laminazione.
- La macchina di raddrizzamento multi-roll: per soddisfare i requisiti di lavorazione successivi, nella fabbrica vengono utilizzati vari metodi di raddrizzamento.La macchina di raddrizzatura multi-roll è ampiamente utilizzataDopo aver attraversato questa macchina di raddrizzamento, la piastra sottile non si allunga, ma trasforma solo le grandi onde in piccole onde, rendendo la superficie della piastra quasi piatta.Per piastre di spessore inferiore a 0.8mm, il raddrizzatore multi-rollo non e' cosi' efficace.

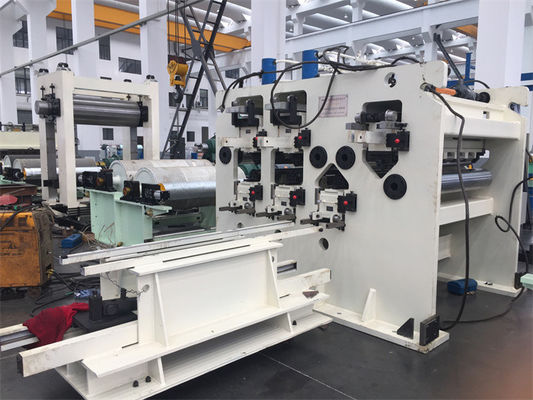

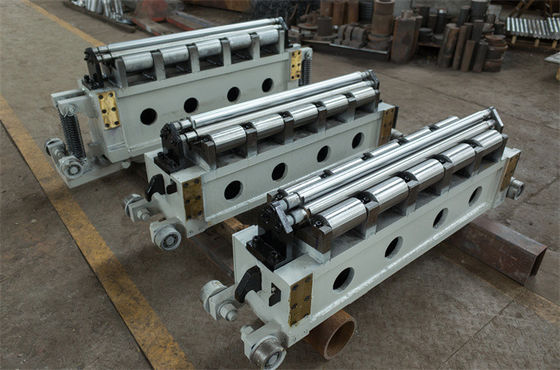

- La macchina di raddrizzatura della tensione (Tensione Leveler) può formare simultaneamente deformazioni longitudinali e trasversali di lastre sottili,migliorando così pienamente la piattezza e le proprietà dei materiali delle lastre sottili, migliorando notevolmente la tecnologia di raddrizzamento delle lastre sottili.Per ottenere lo stesso effetto di raddrizzamento è necessaria solo da 1/3 a 1/5 della tensione necessaria per lo raddrizzamento a stretch puroInoltre, l'effetto di raddrizzamento è il migliore.
Processo di lavoro:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Parametri:
- Materiale: acciaio al carbonio puro
- Resistenza alla trazione σ S ≤ 350 MPa, resistenza alla trazione σ b ≤ 450 MPa
- Specificità del materiale:0.2·1.6×1300 mm
- Lungozza:0.4 ∼2.0% (tipo secco) 1.0 ∼5.0% (tipo umido)
- La tolleranza dei fogli di bobina annelata laminati a freddo grezzi soddisfa la norma nazionale
- Specifica del materiale della lamiera di bobina:
- Diametro esterno massimo della bobina: 2100 mm,Diametro interno: Φ508 ((Φ610) mm
- Peso massimo della bobina:27t
- Prodotto finito:
- Diametro interno della bobina:Φ508mm,peso massimo della bobina:15t
- Forza di rotolamento massima:6000 KN
- Tensione della pelle: 120 KN
- Velocità di passaggio cutaneo: ≤ 200 m/min
- Velocità di svincolo/rivoltamento: ≤ 200 m/min
- Tensione di svincolo/rivolto: 30/40 KN
- Distanza di espansione del mandrello della ricolletta:Φ508 Φ485 mm ((Φ610 Φ590 mm)
- L'altezza della linea di passaggio del mulino:1000 mm
- Direzione di alimentazione:decisione del cliente
- Potenza totale installata:DC 1240kW,AC 75kW
- Superficie del terreno del mulino:21×11×5 m ((lunghezza, larghezza e altezza)
- Solo il mulino di passaggio della pelle è alto, altre unità al di sotto di 2,5 m di altezza
Composizione:
| Articolo | Spec. | Quota | |
| Sezione di svincolo | |||
| 1 | Preparazione della sella | 1 set | |
| 2 |
Carro di carico a bobina |
1 set | |
| 3 |
Discolatore galleggiante |
Φ508×1450 mm | 1 set |
| 4 |
Base motrice |
1pc | |
| 5 |
Base galleggiante |
1pc | |
| 6 |
Braccio di supporto |
1 set | |
| Sezione di ingresso | |||
| 1 |
Rotoli di pizzico di entrata |
1 set | |
| 2 |
Placca da pala |
1 set | |
| 3 |
Taglio di entrata |
1 set | |
| 4 |
Roller di deflessione |
2 serie | |
| Tensione di ingresso S rulli | |||
| 1 |
Rulli di tensione S |
Rollo di tensione Φ900×1450 |
2 pezzi |
| 2 | Base del rullo a tensione | 1pc | |
| 3 |
Base motrice |
1pc | |
| 4 |
S rotolo di stampaggio |
1 set | |
| Fabbricazione di pasticci | |||
| 1 |
Scala di rotolamento |
Colonna di supporto 350×450 mm |
1 set |
| 2 |
Rulli di lavoro |
Φ370×1450 mm | 1 set |
| 3 |
Rulli di supporto |
Φ720×1420 mm | 1 set |
| 4 |
Silindri idraulici per la piegatura di rotoli di lavoro, bilanciatori di rulli di supporto |
1 set | |
| 5 |
Dispositivi prima del mulino |
Include rulli stabilizzatori, rulli antirughe, ecc. |
1 set |
| 6 |
Dispositivi dopo la fresatura |
Include rulli stabilizzatori, rulli antirughe, ecc. |
1 set |
| 7 |
Dispositivo per il cambio dei rulli idraulici |
Per il cambio dei rulli di lavoro, il cambio dei rulli di supporto |
1 set |
| Tensione di uscita S rulli | |||
| 1 |
Rulli di tensione S |
cilindro di tensione Φ900×1450 | 2 serie |
| 2 | Base del rullo a tensione | 1pc | |
| 3 |
Base motrice |
1pc | |
| 4 |
S rotolo di stampaggio |
1 set | |
| Sezione di uscita | |||
| 1 |
Rollo di supporto per la deformazione |
1 set | |
| 2 |
Roller di pizzico di uscita |
1 set | |
| 3 |
Sciaggio di uscita |
1 set | |
| 4 |
Placca da pala |
1 set | |
| 5 |
Roller di deflettore di uscita |
1 set | |
| Recoiler | |||
| 1 | Recoiler | Φ508×1450 mm | 1 set |
| 2 | Base motrice | 1pc | |
| 3 | Braccio di supporto | 1 set | |
| 4 | Carro di scarico a bobina | 1 set | |
| 5 | Sella a bobina | 1 set | |
| Motori, riduttori, giunture universali | |||
| 1 |
Motore di svincolo |
Z4-280-21 110 kW | 1 set |
| 2 |
Motore di ricarica |
Z4-280-21 110 kW | 1 set |
| 3 |
4# Motore a rotolamento S |
Z4-250-11 110 kW | 2 serie |
| 4 |
3# Motore a rotolamento S |
Z4-280-21 200 kW | 2 serie |
| 5 |
Motore per il mulino a passaggio della pelle |
Z4-355-32 400 kW | 1 set |
| 6 |
4# S riduttore di rotoli |
NGW102-20 | 1 set |
| 7 |
3# S riduttore di rotoli |
NGW122-20 | 1 set |
| 8 |
Reduttore principale del mulino |
ZLY355-8 | 1 set |
| 9 |
Fusioni universali |
Tipo SWC | 1pc |
| 10 |
Ferrovie lineari |
GGB85AB | 4 set |
| Materiali di assistenza | |||
| 1 |
Fabbricazione a partire da materiali di cui all'allegato 3 |
con macchine |
1 set |
| 2 |
Cussine |
con macchine |
1 set |
| 1 |
Sistema AGC ad alta pressione |
includere una bombola AGC ad alta pressione, Stazione idraulica ad alta pressione e controllo elettrico |
|
| 2 |
Sistema idraulico a pressione normale |
||
| 3 |
Centralizzazione automatica CPC |
Sistema automatico CPC |
|
| 4 |
Sistema di passaggio della pelle bagnata |
||
| 5 |
Sistema di controllo elettrico |
Conductori a corrente continua Siemens 6RA80 |
|
| 6 | Saldatore | 1 set | |
| 7 | Olio elettrostatico | 1 set | |
| 8 |
Recinzione di sicurezza e allarmi |
1 set | |
| 9 |
tubi idraulici, cavi elettrici |
1 set | |
| 10 |
Materiali di installazione |
Il cliente prepara le condotte idrauliche, i cavi elettrici, il fornitore fornisce l'elenco dettagliato |
|
