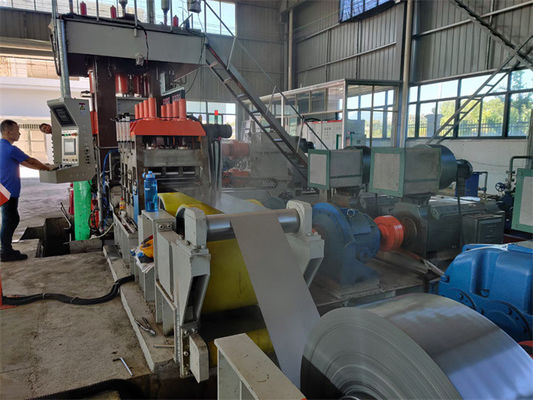

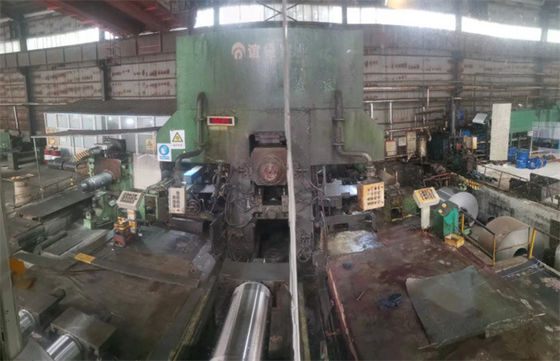

Linee di laminatura di laminatoio 2Hi 4Hi per la bobina in acciaio

Linee di laminatura per bobina in acciaio

Introduzione

• La macchina di raddrizzatura della tensione (Tensione Leveler) può formare simultaneamente deformazioni longitudinali e trasversali di lastre sottili,migliorando così pienamente la piattezza e le proprietà dei materiali delle lastre sottili, migliorando notevolmente la tecnologia di raddrizzamento delle lastre sottili.Per ottenere lo stesso effetto di raddrizzamento è necessaria solo da 1/3 a 1/5 della tensione necessaria per lo raddrizzamento a stretch puroInoltre, l'effetto di raddrizzamento è il migliore.
• Scalina a sfera:Le strisce di acciaio laminate a freddo e ricotte vengono appiattite mediante laminazione per ottenere una forma di piastra di alta qualità e migliorare le sue proprietà meccaniche.4Hi laminatoio, la riduzione dello spessore della lamiera è leggermente inferiore alla pressione di laminazione.

Vantaggi del livellatore di tensione:

1. Una buona forma piana del foglio può essere ottenuta con la piegatura in stretch e il raddrizzamento a più rotoli, i bordi ondulati, le forme ondulate e le lievi curve di camber sulla superficie del foglio possono essere completamente eliminati,migliorando notevolmente la piattezza della piastra sottile.
2. Il limite di rendimento di lamiere di acciaio a basso tenore di carbonio spesso mostra anisotropia sia in direzione longitudinale che trasversale.durante la lavorazione a profonda trazione di lastre sottili, lo spessore irregolare di ciascuna parte a causa di diverse estensioni può causare difetti simili a quelli del pizzo nella parte perforata, con conseguente aumento del tasso di spreco.questa situazione migliorerà notevolmente.

Processo di lavoro:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parametri:

• Materiale: acciaio al carbonio puro
• Resistenza alla trazione σ S ≤ 350 MPa, resistenza alla trazione σ b ≤ 450 MPa
• Specificità del materiale:0.2·2.0×1000 mm
• Lungozza:0.4 ∼2.0% (tipo secco) 1.0 ∼5.0% (tipo umido)
• La tolleranza dei fogli di bobina annelata laminati a freddo grezzi soddisfa la norma nazionale
• Specifica del materiale della lamiera di bobina:
• Diametro esterno massimo della bobina: 2100 mm,Diametro interno: Φ508 ((Φ610) mm
• Peso massimo della bobina:20t

Prodotto finito:

• Diametro interno della bobina:Φ508mm,peso massimo della bobina:15t
• Forza di rotolamento massima:6000 KN
• Tensione della pelle: 120 KN
• Velocità di passaggio cutaneo: ≤ 500 m/min
• Velocità di svincolo/rivoltamento: ≤ 500 m/min
• Tensione di svincolo/rivolto: 30/40 KN
• Distanza di espansione del mandrello della ricolletta:Φ508 Φ485 mm ((Φ610 Φ590 mm)
• L'altezza della linea di passaggio del mulino:1000 mm
• Direzione di alimentazione:decisione del cliente
• Potenza totale installata:DC 1240kW,AC 75kW
• Superficie del terreno del mulino:21×10×5 m ((lunghezza, larghezza e altezza)
• Solo il mulino di passaggio della pelle è alto, altre unità al di sotto di 2,5 m di altezza

Composizione:
